Industrial y OEM · Estándar o basado en el dibujo · Métrica y rosca unificada en pulgadas
Defina el tipo de fijación, grado de titanio, norma del producto terminado, diámetro y paso, sistema y clase de rosca, cabeza o plano, ruta de fabricación, piezas de acoplamiento, cantidad, inspección y documentación.
Ámbito de la compra industrial: esta página es compatible con OEM, proyecto y requisitos de producción. Bicicleta de consumo, motocicleta y accesorio decorativo-color de venta al por menor no es la base de la especificación.

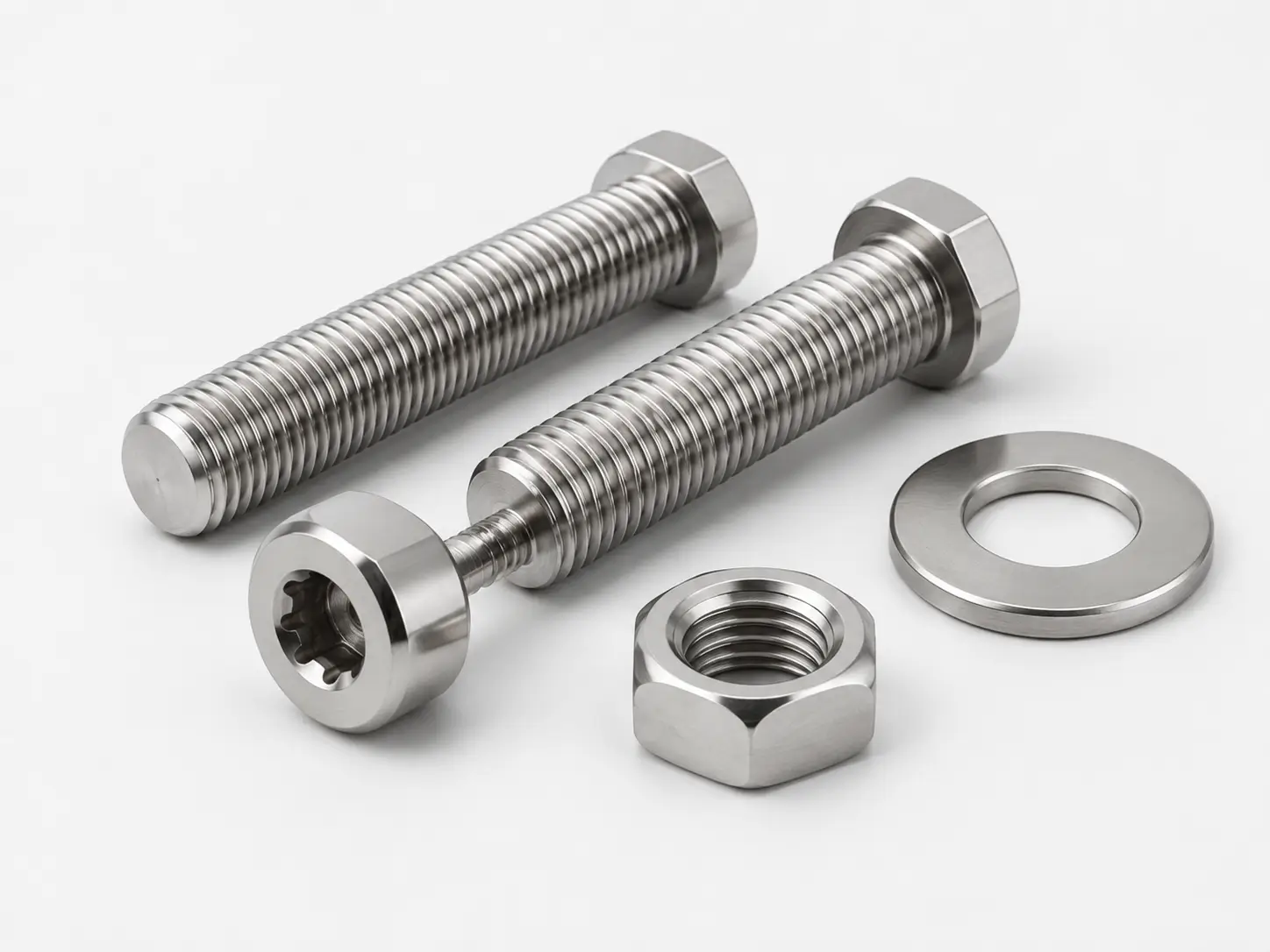

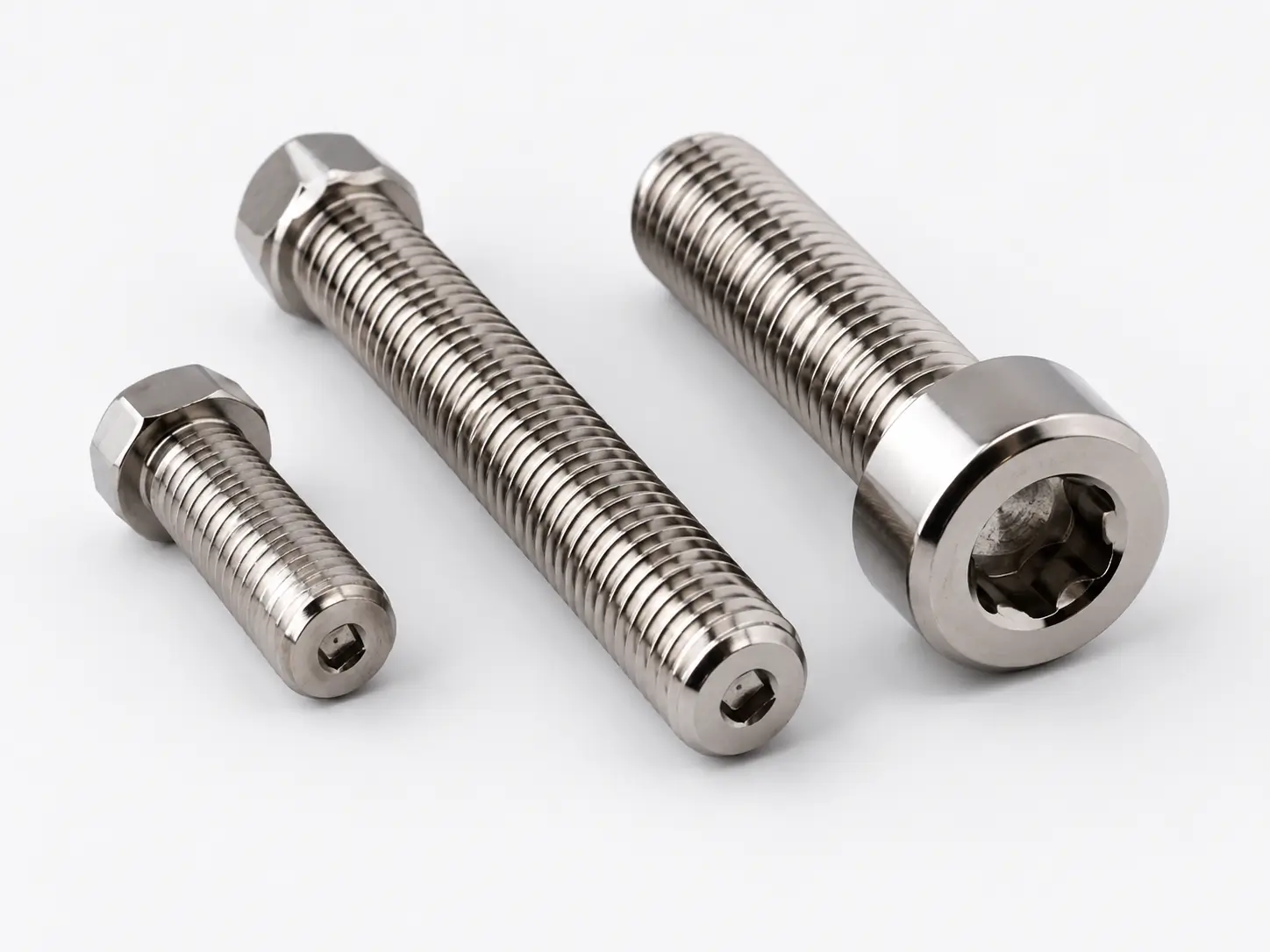

Tipos de elementos de fijación de titanio
Para los compradores que comparan fabricantes y proveedores de fijación de titanio, cada tipo debe estar atado a una base de material, hilo, dimensión, proceso e inspección, no sólo un nombre de producto.

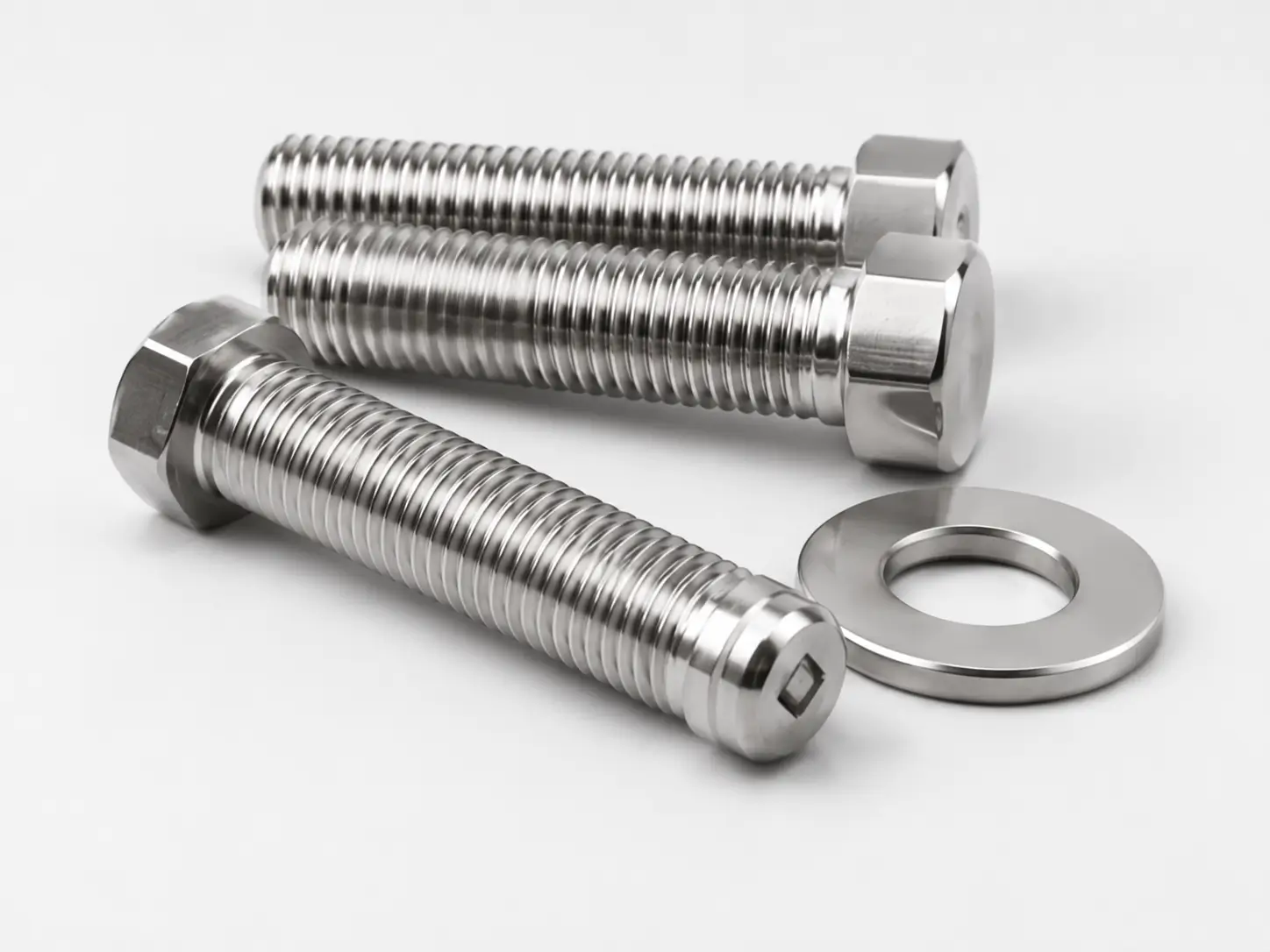

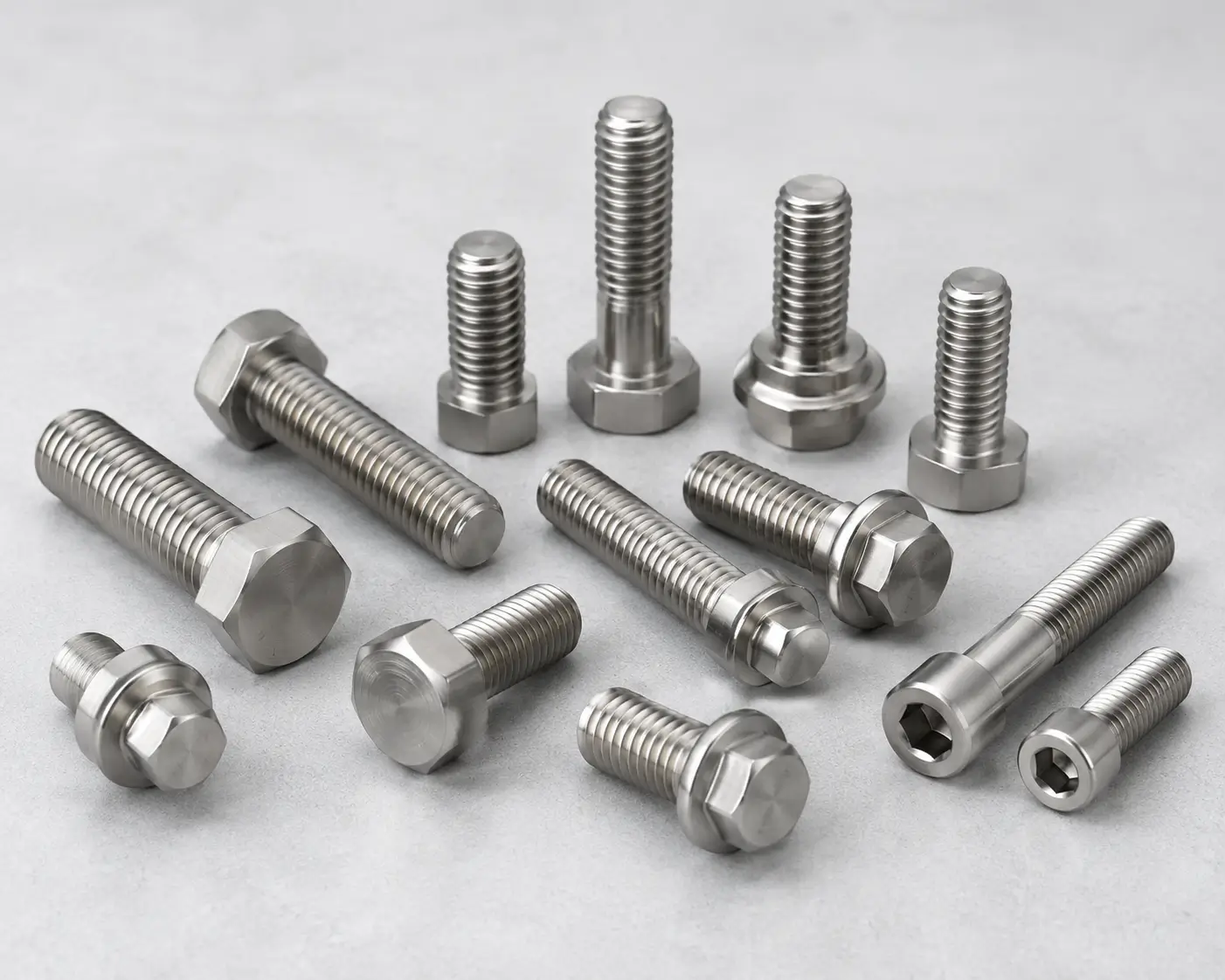

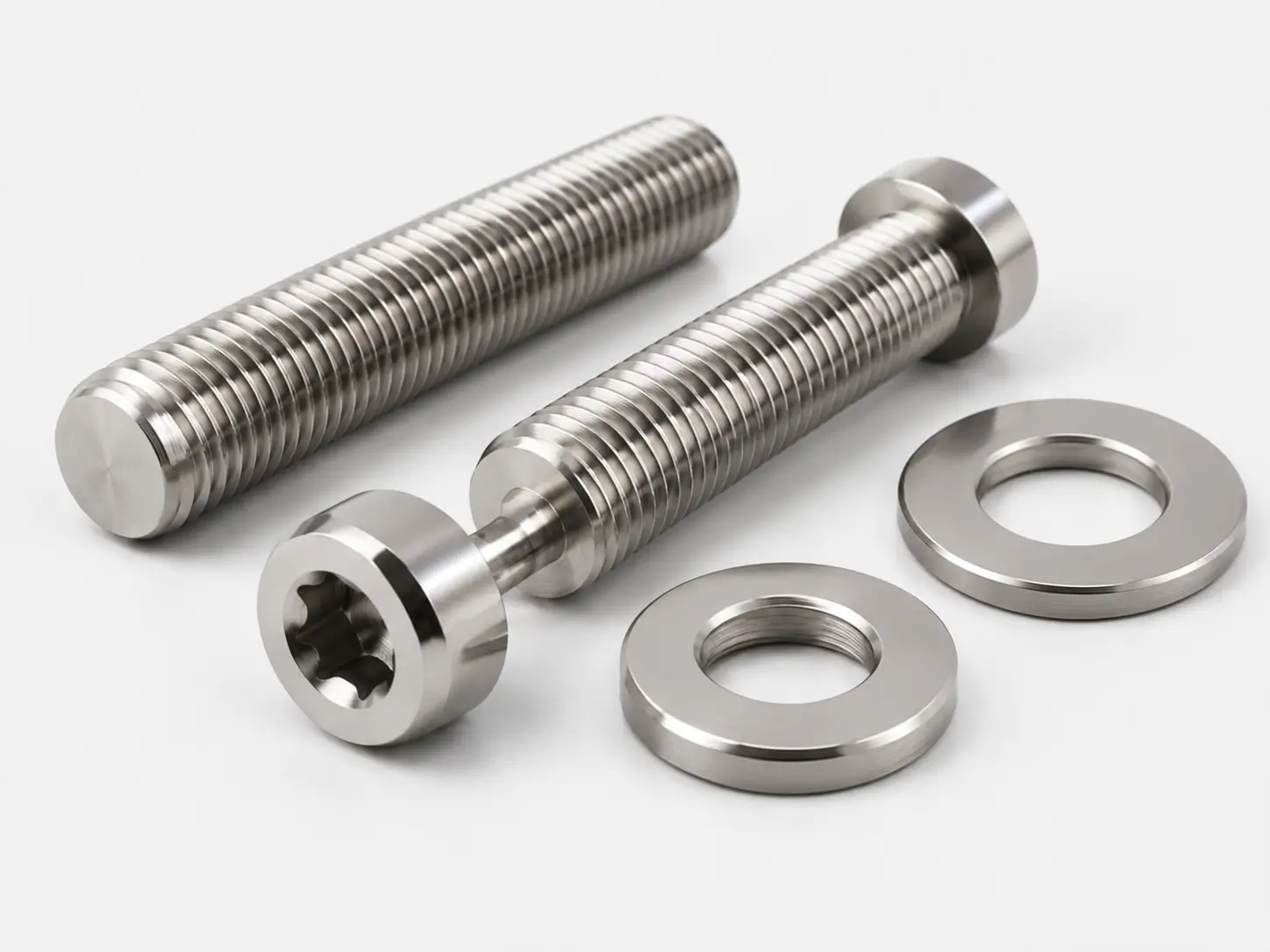

Especifique: Estándar cabeza/dimensión · Diámetro/punto · Apretón/longitud · Clase de rosca
Especifique estándar de producto acabado, geometría de cabeza, longitud de la cabeza inferior, vástago, extensión de hilo y marcado.

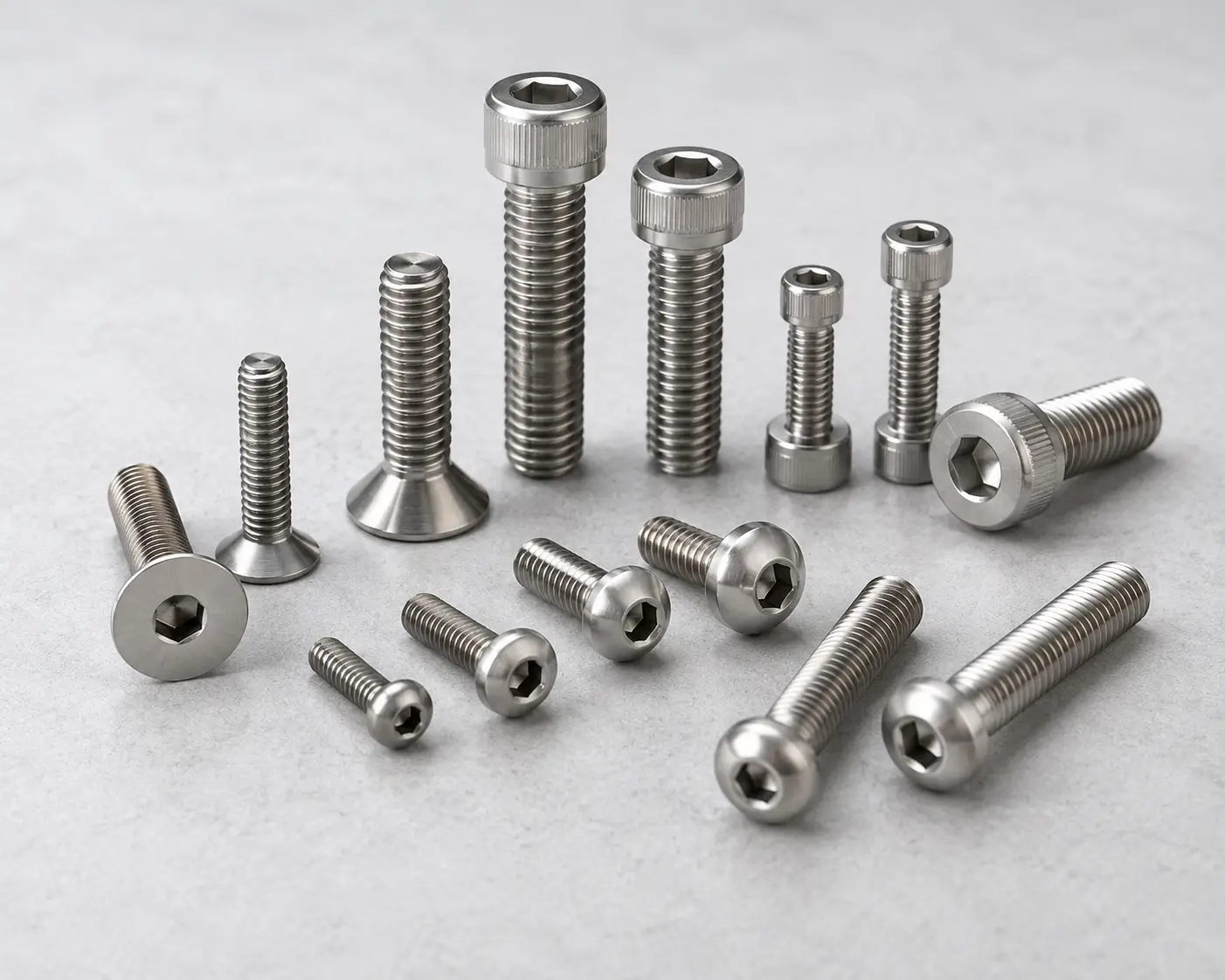

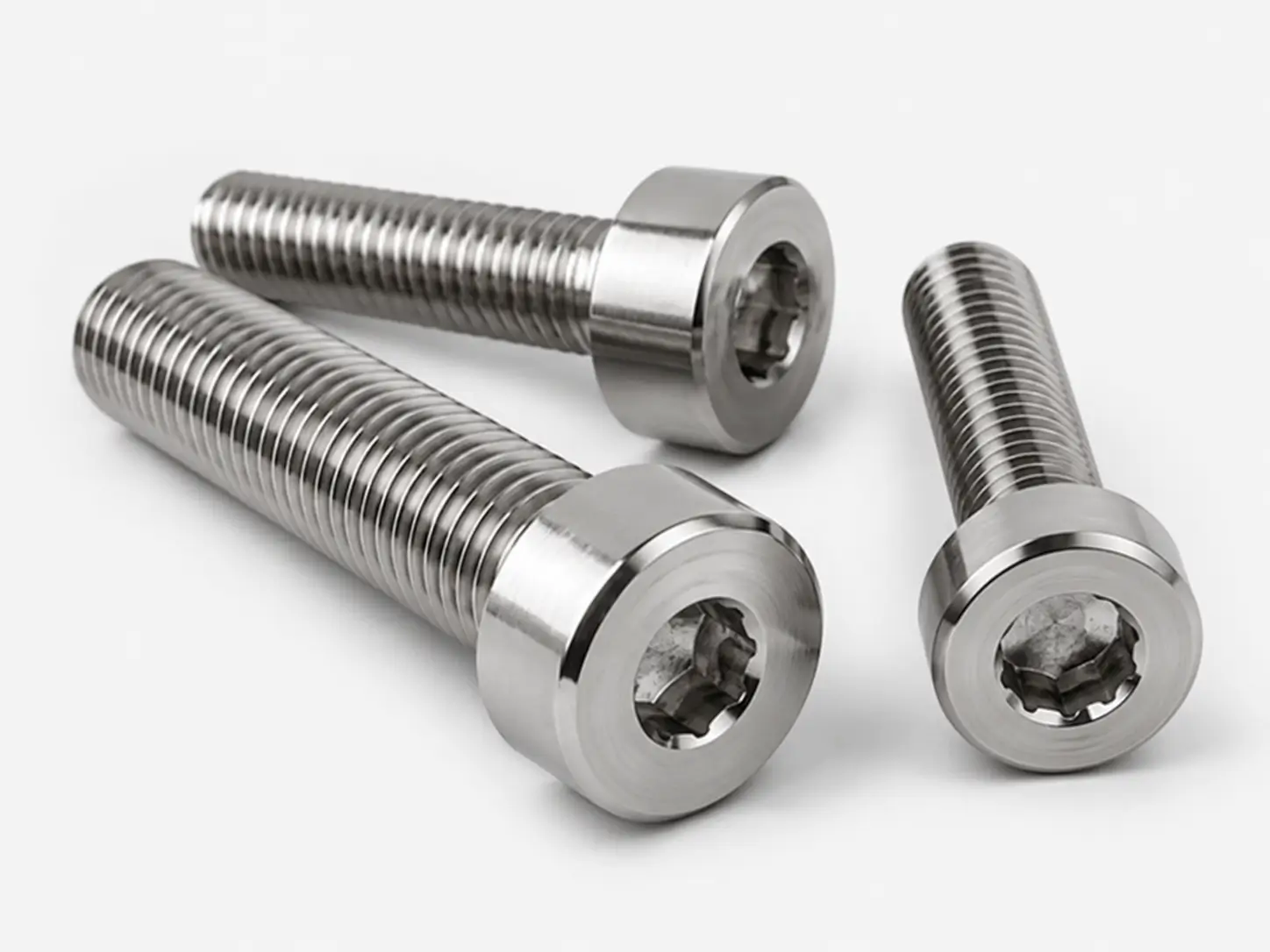

Especifique: Cabeza/conducción · Hilo de discusión · Longitud · Inspección de receso
Definir la geometría de socket, botón, contra-sunk o basada en el dibujo más receso, transición de la cabeza y requisitos de rosca.

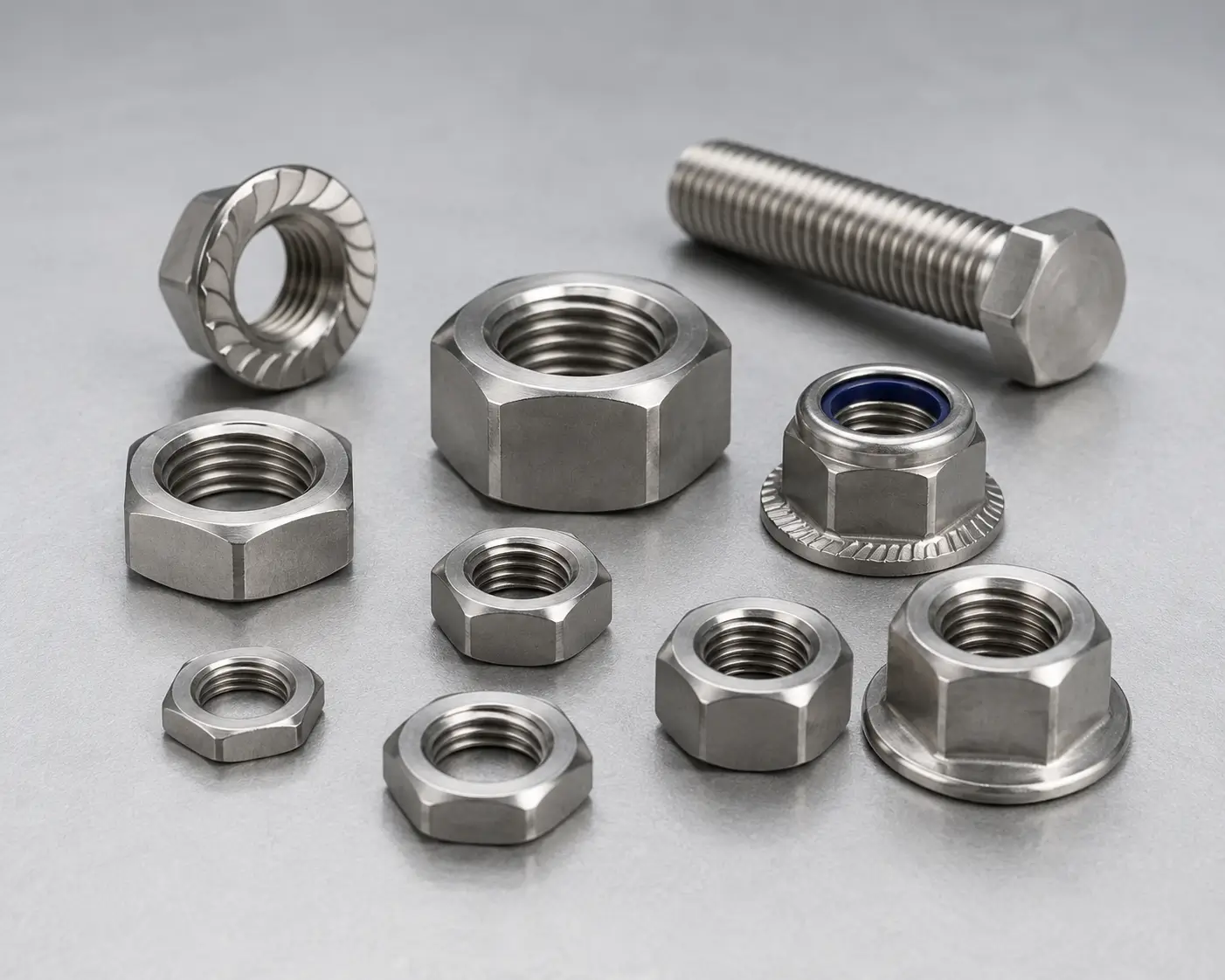

Especifique: Estilo · Clase de rosca interna · Requisito de prueba · Tornillo de apareamiento
Trate la tuerca como un componente de articulación emparejado; estilo de estado, material, hilo, requisito de prueba y base anti-galling.

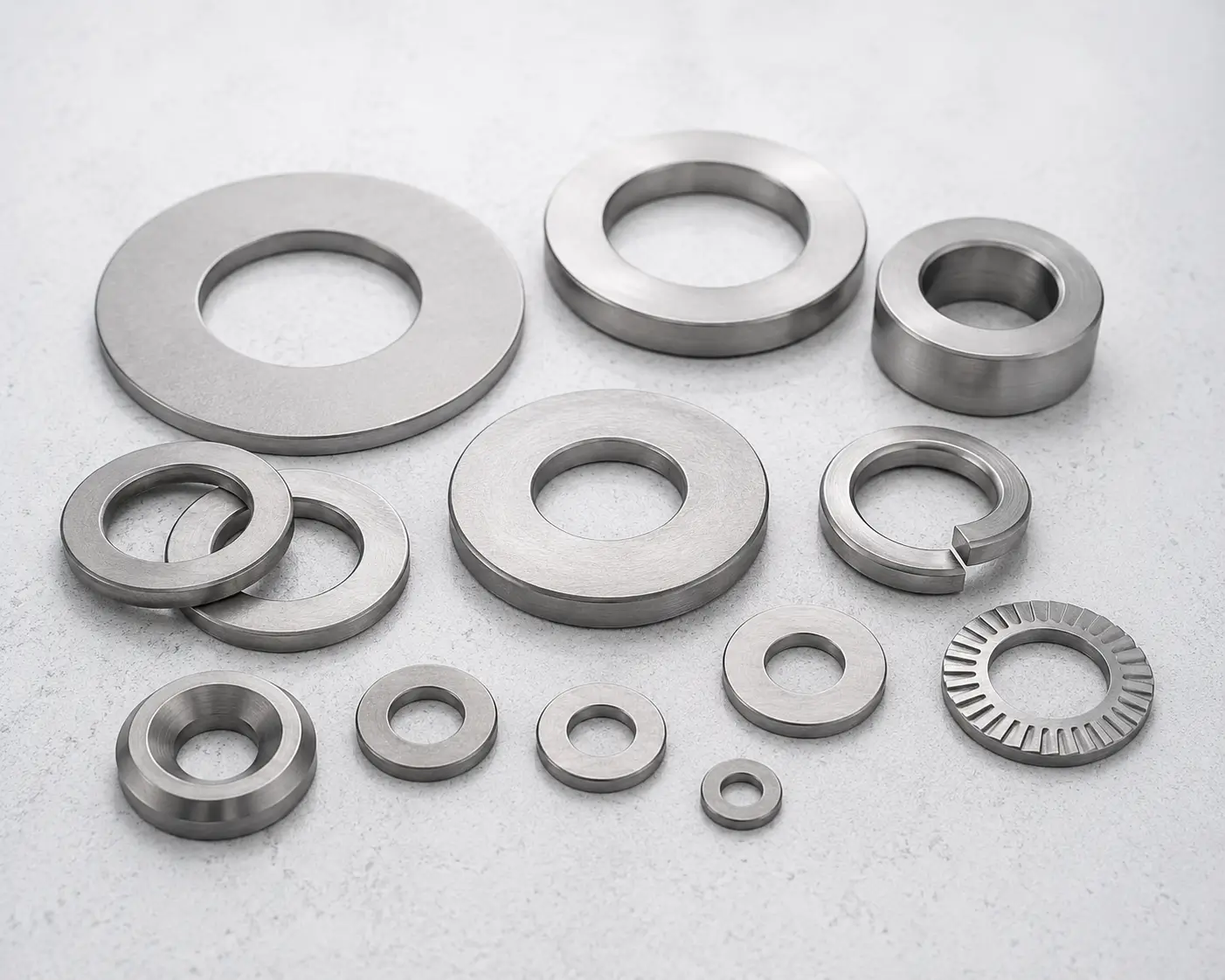

Especifique: OD/ID/espesor · Dureza/condición · Plano · Superficie
Definir geometría, función del rodamiento, estado del material, superficie y compatibilidad con el perno, tuerca y cara de la articulación.

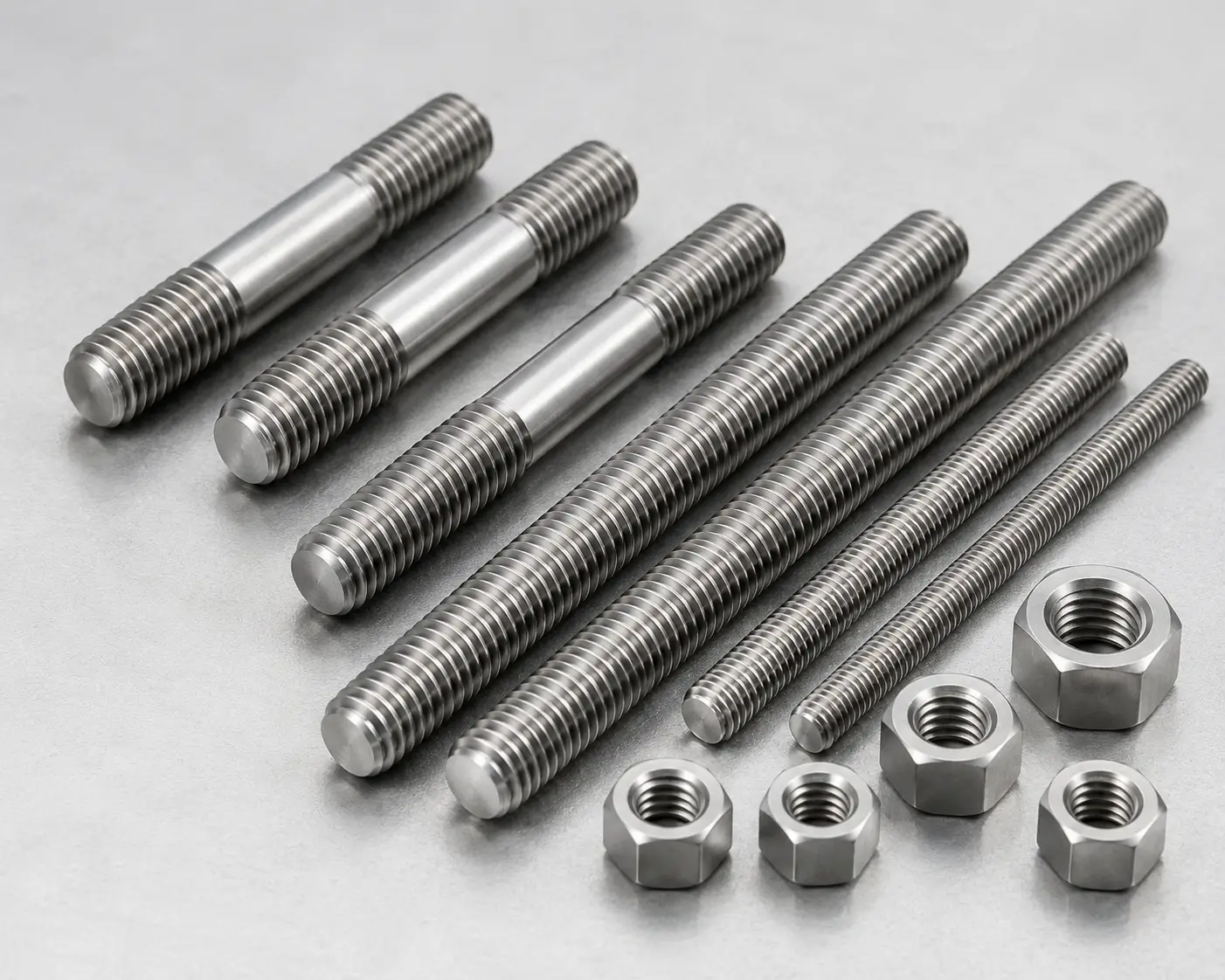

Especifique: Diámetro/punto · Longitud total/hilos · Estilo final · Marcado
Especifique el hilo completo/parcial, la configuración final, las tuercas de apareamiento, el engagement y la aceptación mecánica terminada.

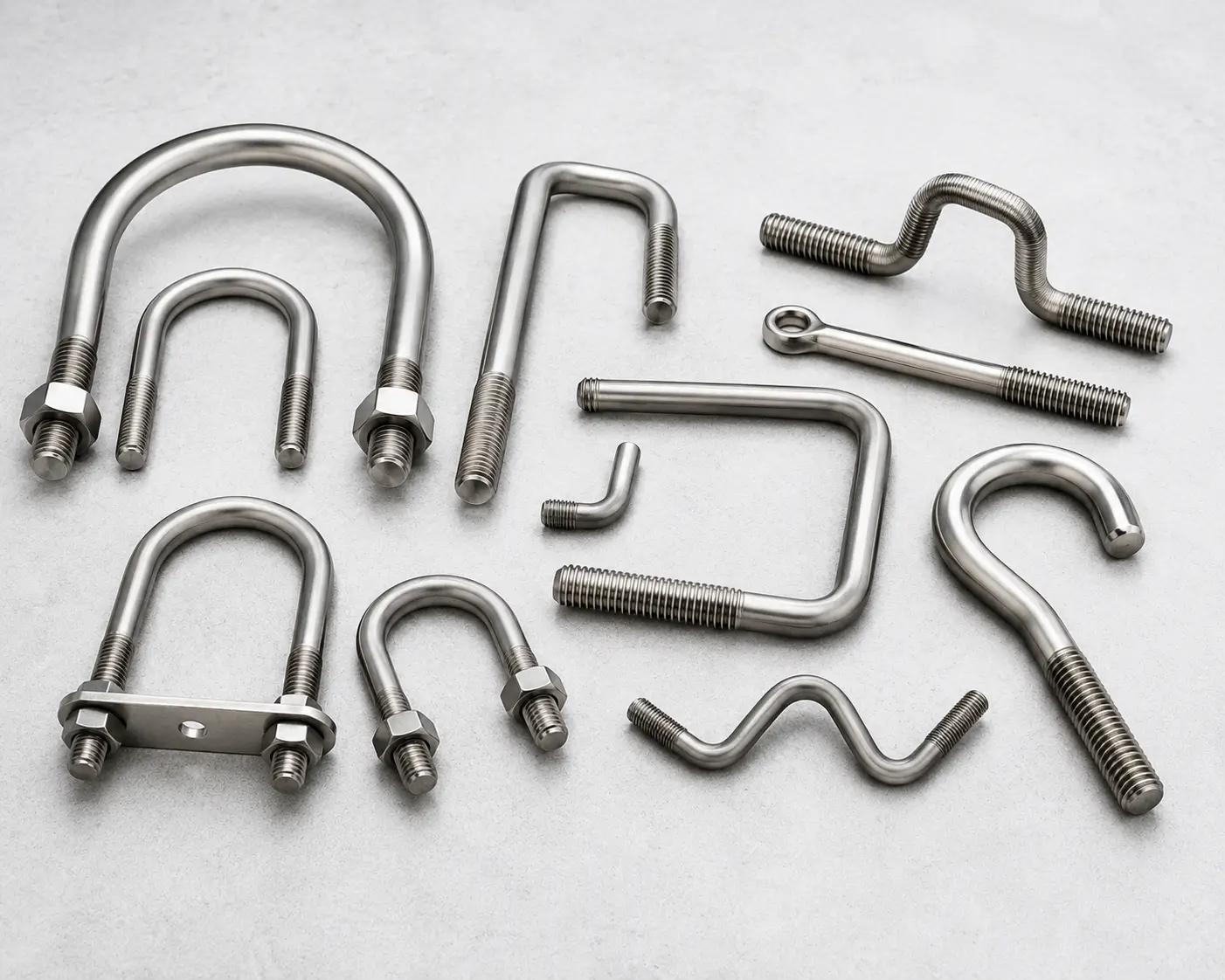

Especifique: Diámetro de la varilla · Radio de curvatura · Espaciamiento de las piernas · Longitud del hilo
El control del dibujo es esencial para curvar la línea central, el springback, la alineación de las piernas, los hilos y los datos de inspección.

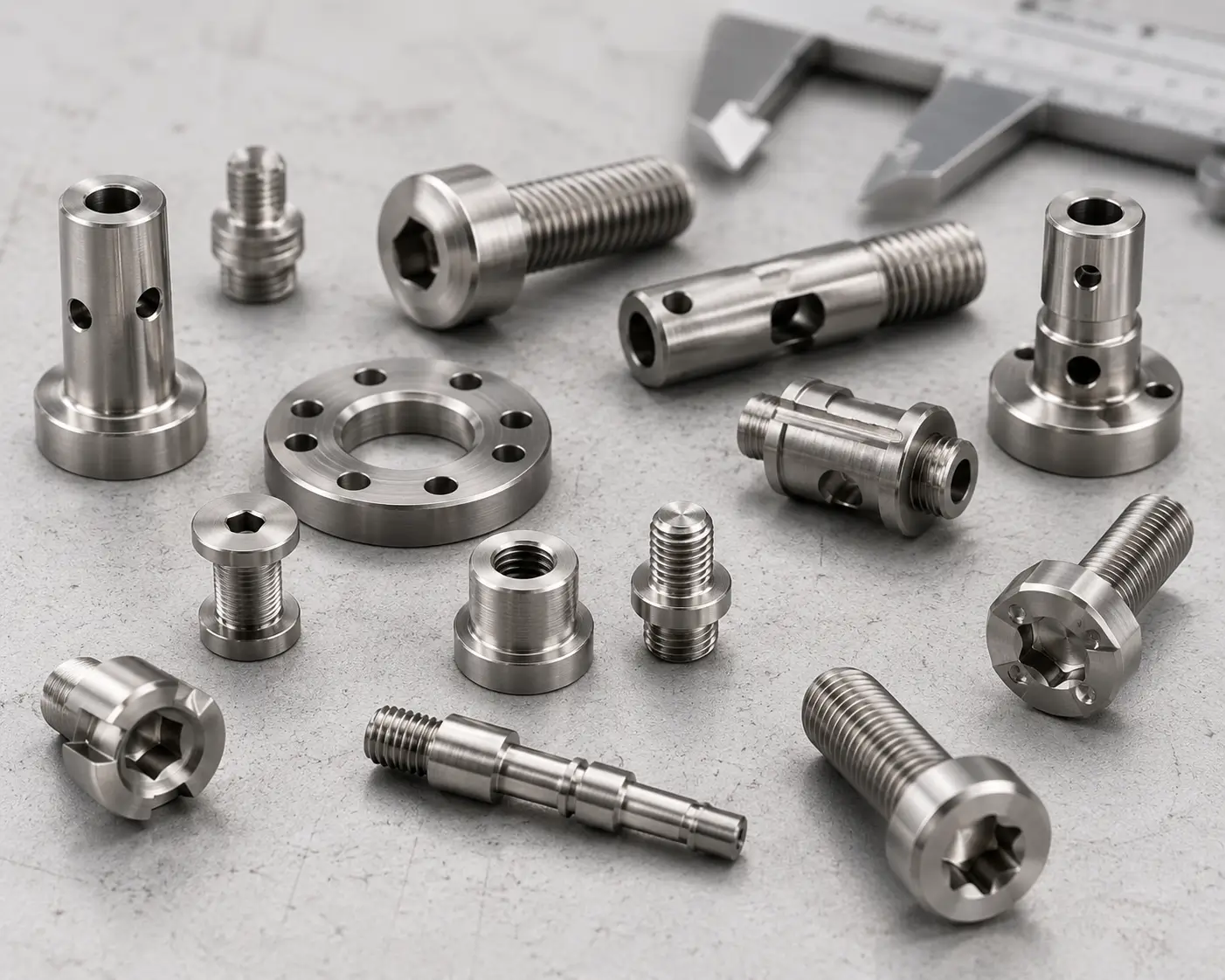

Especifique: Dibujo · Datums · Tolerancias · Ruta del rosca · Superficie
Para hombros, cabezas especiales, relieves, piezas perforadas y requisitos de bajo volumen o control de calificación.
Especifique: Juego de pernos/nueces/lavavajillas · Interfaces · Control de lotes · Embalaje
Congelar cada componente, hilo de apareamiento, acabado, trazabilidad y montaje o kitting límite.
Matriz de especificación de grado, rosca y tamaño
La siguiente matriz refleja los campos que los compradores deben alinear. Grado real, tamaño, ruta y disponibilidad estándar se confirman en la cotización en lugar de presentarse como capacidad universal.
| Grupo de sujeción | Material | Hilo de discusión | Geometría | Ruta | Aceptación |
|---|---|---|---|---|---|
| Tornillos / tornillos de cierre | Grado/UNS + especificación terminada | M métrica o clase UN/UNR/UNJ + | Cabeza/unidad, diámetro, altura, agarre y longitud | Conformados o mecanizados; roscas cortadas o laminadas según se homologen | Dimensiones, hilo, plano de lote mecánico y documentos |
| Tuercas / varillas roscadas | Grado/UNS + condición | Pitch/series, clase, hilo completo/parcial | Diámetro, longitud total/hilos y extremos | Mecanizado/formado y cortado/laminado en la forma aprobada | Hilo, rectitud, plano mecánico y marcado |
| Nueces / arandelas | Material emparejado con junta | Sistema interno/clase y cierre de apareamiento | Estilo, a través de pisos, altura o OD/ID/espesor | Ruta específica del pedido | Hilo/prueba o plan dimensional, según proceda |
| U-bolts / costumbre | Grado/UNS + formulario de entrada | Finales/hilos definidos en el dibujo | Dibujo, curvas, hombros, agujeros y datums | Secuencia de conformado/maquinado aprobada para dibujar | Plan de inspección del dibujo y de ensayo del proyecto |

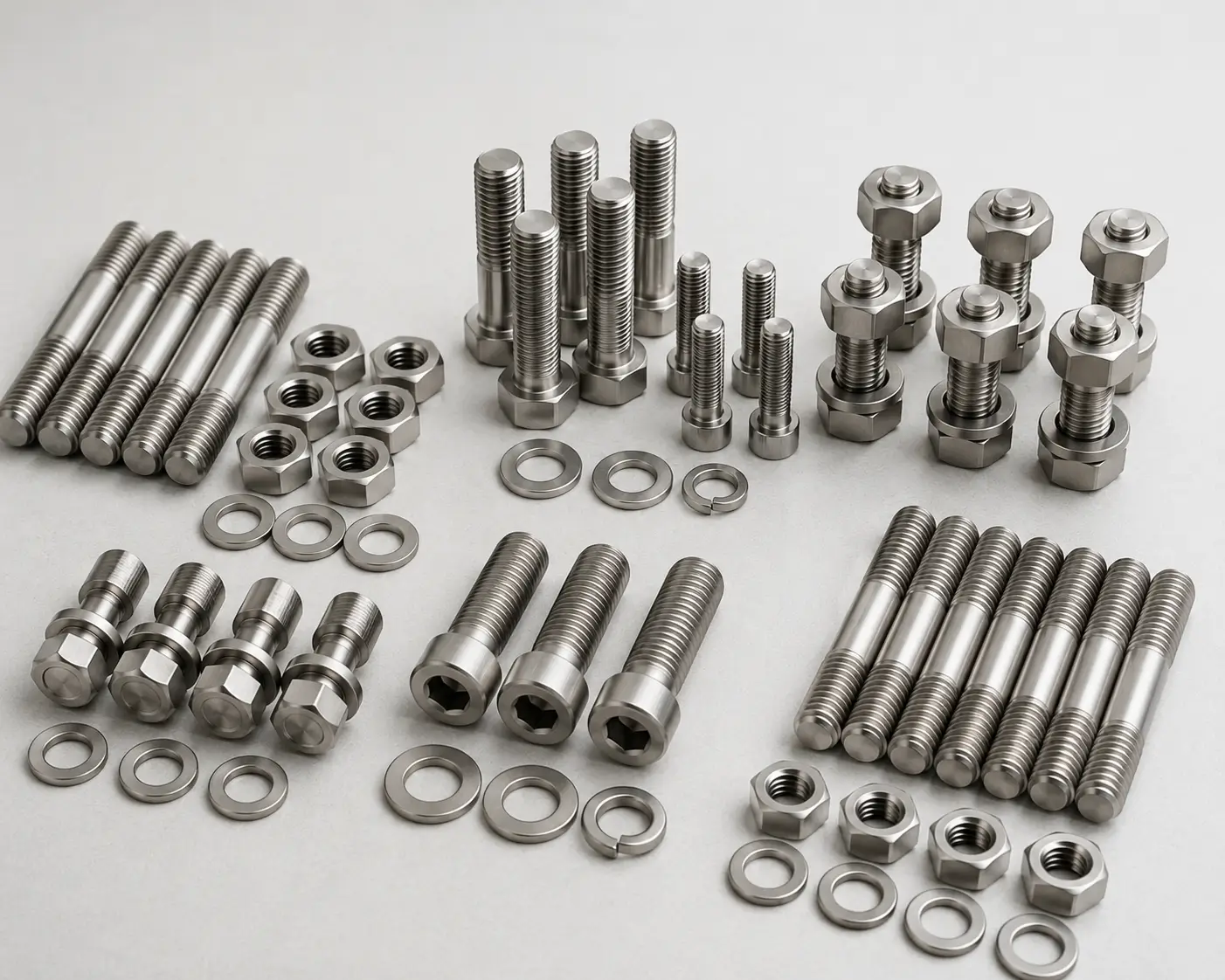

Elementos de fijación de titanio estándar y personalizados
Un estilo de cabeza estándar no define automáticamente aleación, resistencia terminada, clase de rosca, superficie, inspección o calificación de aplicación. Un perno de titanio personalizado requiere un dibujo aprobado, esquema de datum, tolerancias, ruta, control de cambio y aceptación de lote.
Nombre el estándar dimensional exacto y la revisión, a continuación, añadir material, hilo, condición y pruebas.
Congelar datums, dimensiones, tolerancias, superficie, inspección y aprobación de revisión.
Definir primera pieza, muestras, pruebas destructivas y aprobación antes de la liberación de la producción.
Definir lote, muestreo, trazabilidad, marcado, registros y notificación de cambios.

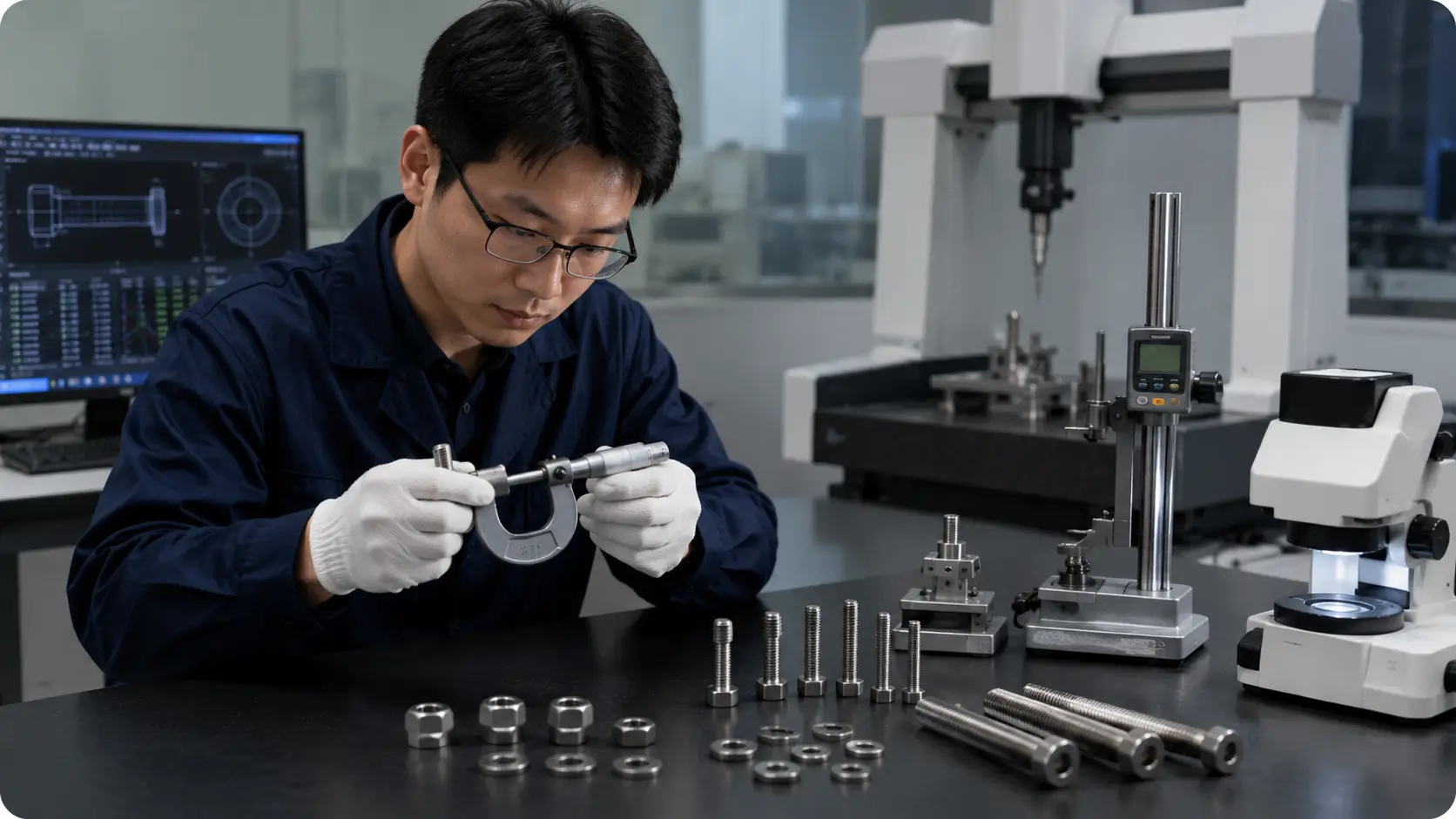

Examen del proceso
La ruta de fabricación real y el alcance de inspección están confirmados por grado, geometría, tamaño, cantidad, especificación terminada y pedido.

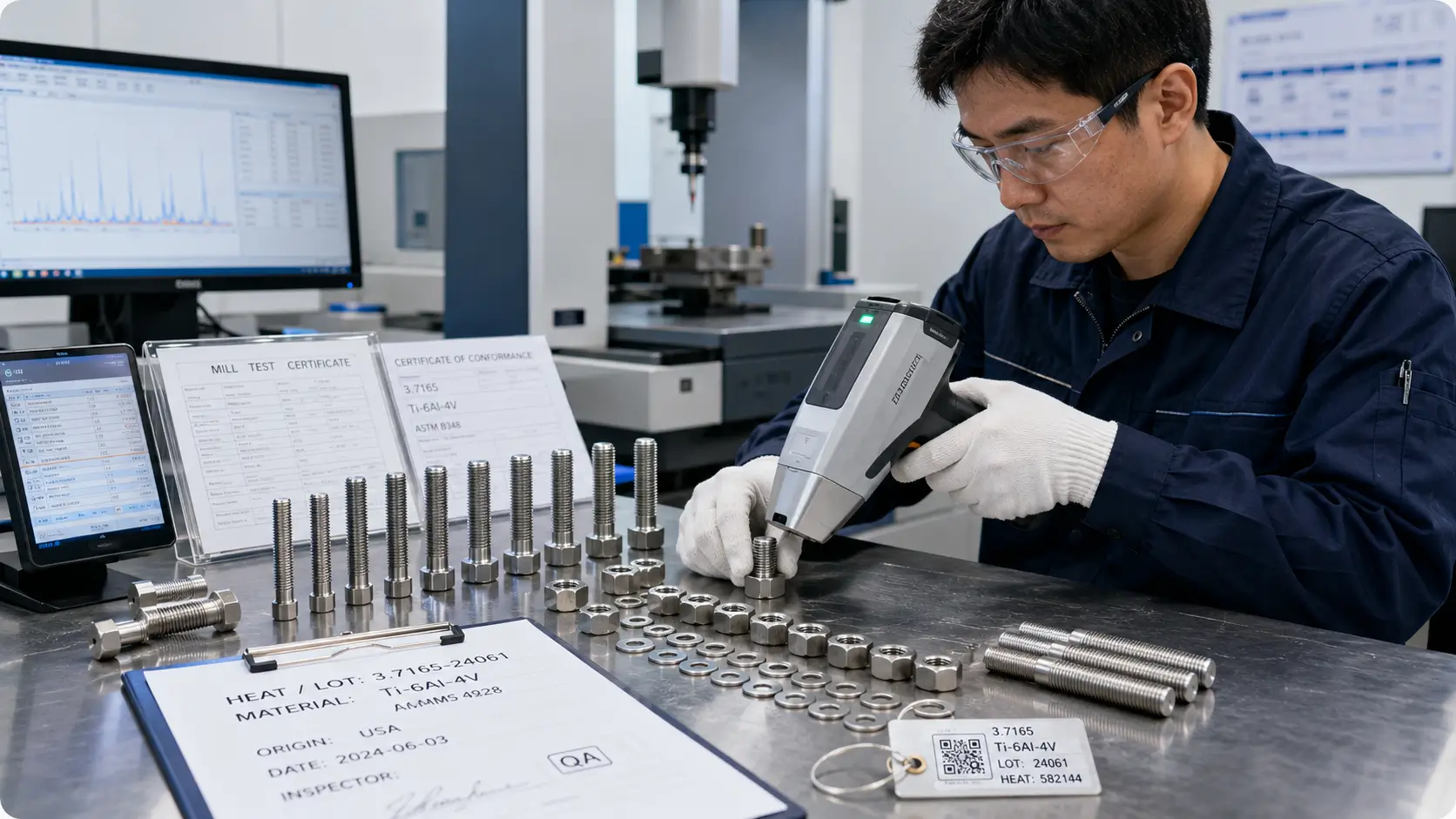

01Confirme los requisitos de grado/UNS, formulario de entrada/especificación, calor/lote y pieza terminada.
02Cabeza de control, vástago, hombros, curvas, agujeros, transiciones y ruta aprobada.

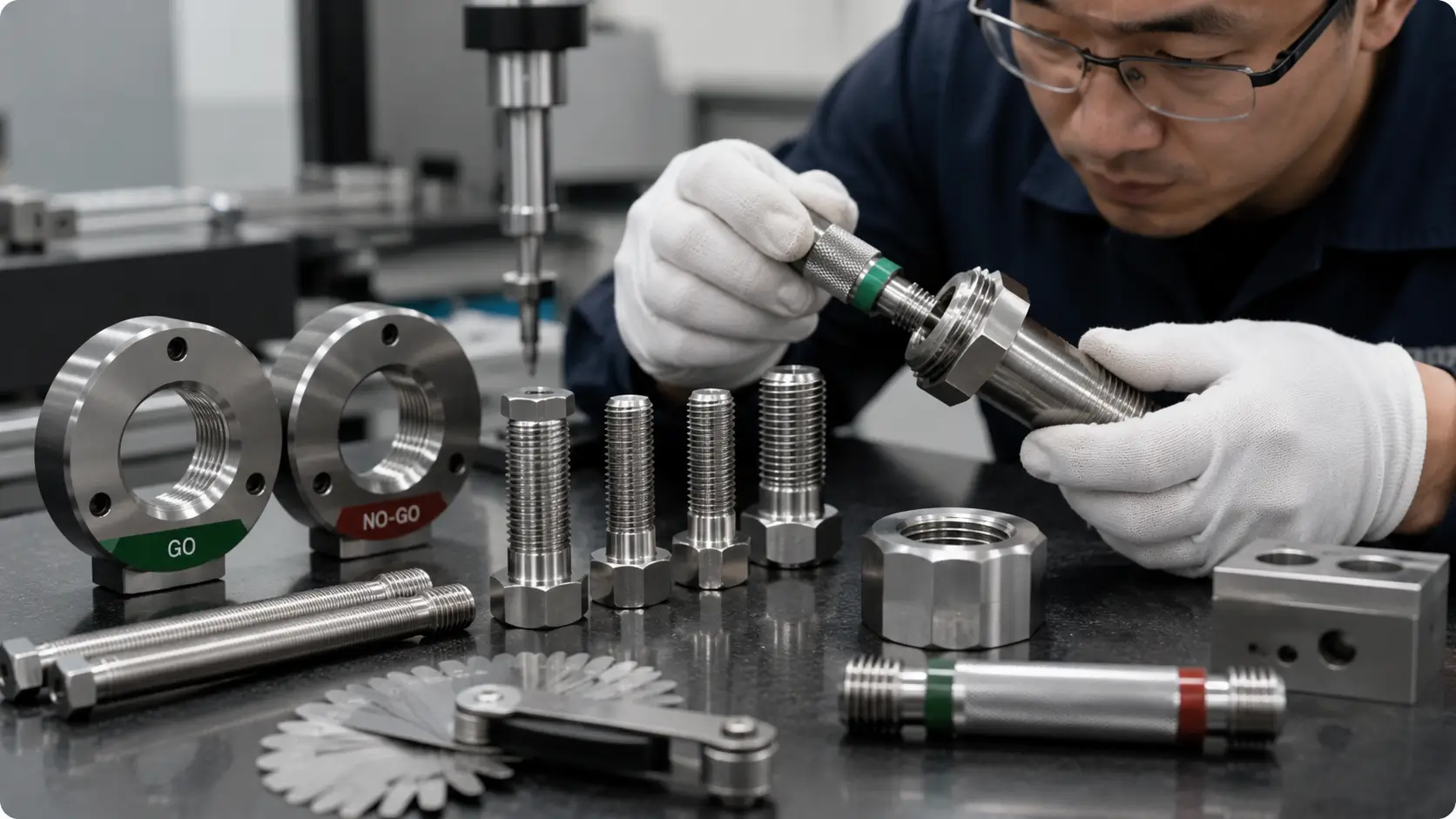

03Verificar sistema, pitch/series, clase, medidores, rebabas, acabado y accesorio post-proceso.

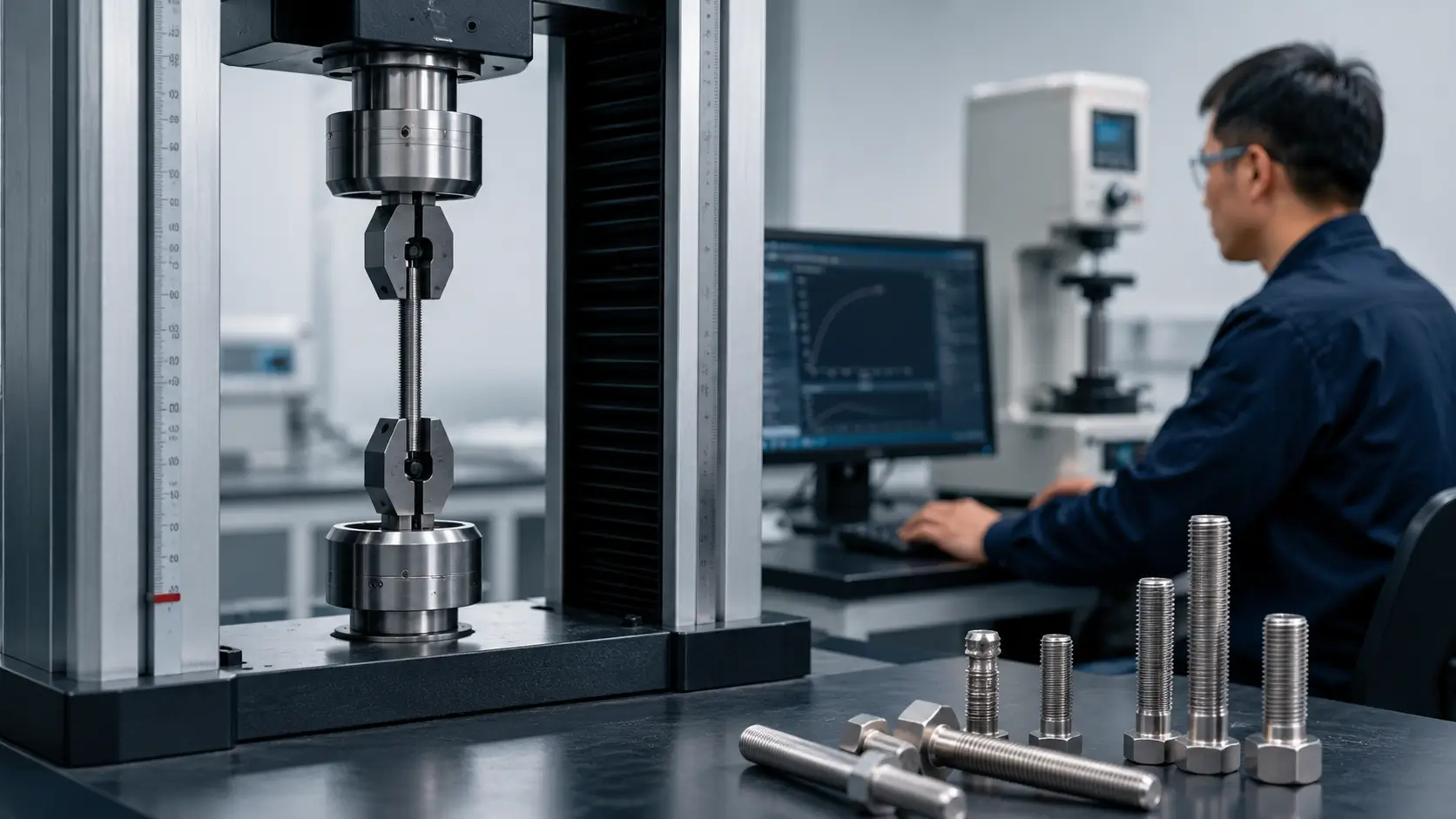

04Aplicar muestreo ordenado, pruebas mecánicas, trazabilidad, informes y controles de embalaje.
Estándares y sistemas de rosca
Tornillos no ferrosos acabados, tornillos y tacos de cierre especificados dentro del alcance y la edición aplicables.
Nueces no ferrosas acabadas dentro del alcance y la edición aplicables en pulgadas o métricas.
Barra de titanio y material de entrada de palanquilla; no es un sustituto de la aceptación de cierre terminado.
Sistema de tolerancia M métrica frente a requisitos unificados UN/UNR/UNJ. Especifíquese una designación coherente.

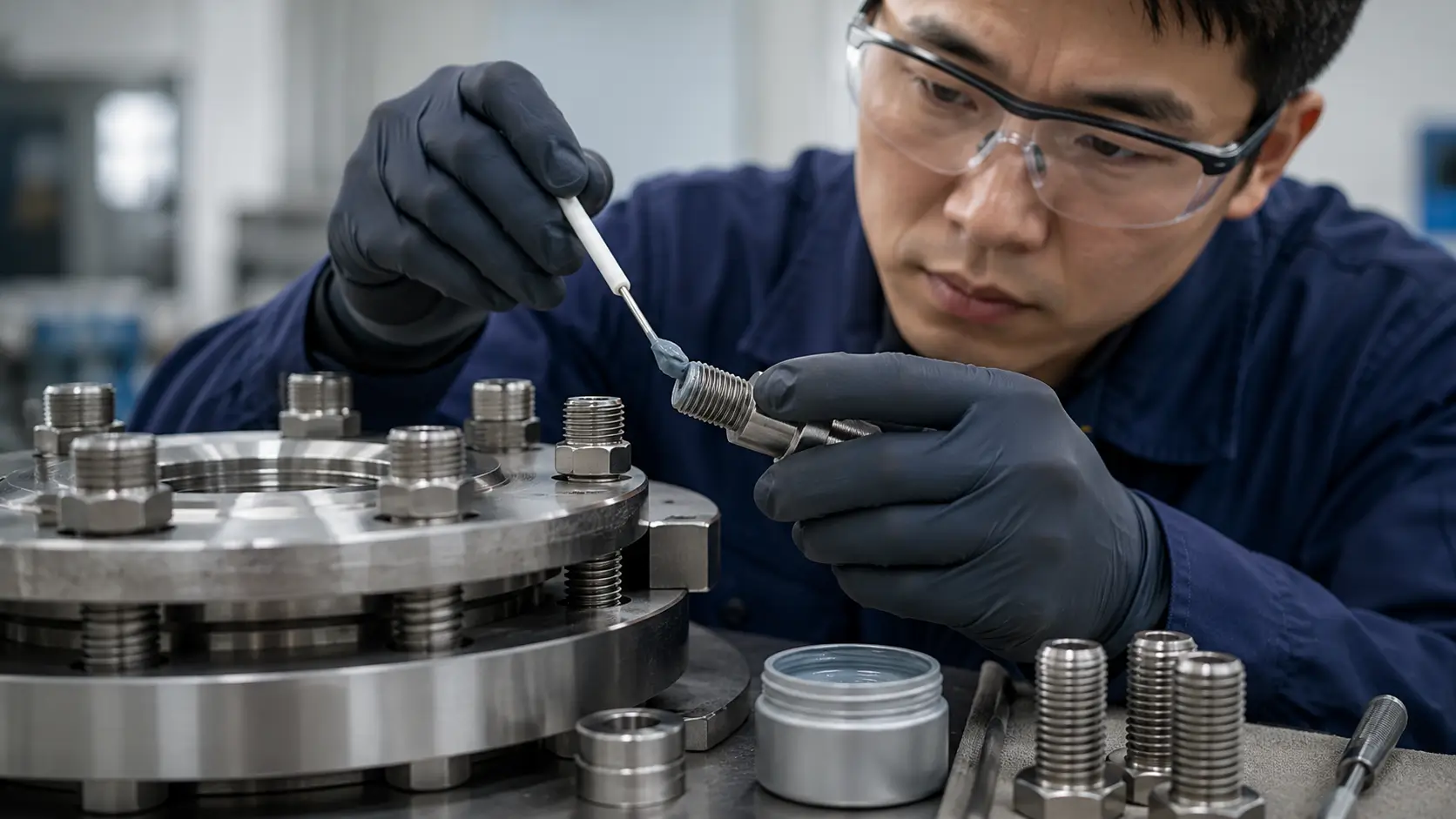

Galling, piezas de apareamiento y montaje
El comportamiento de galvanización y precarga depende del perno, la tuerca o el material atornillado, el engagement, la clase, el acabado, la limpieza, el lubricante/revestimiento, el método de apriete, la temperatura y el entorno de servicio.
Aplicaciones industriales
Repaso del medio, concentración, contaminantes, temperatura, grietas, sellado, precarga conjunta y materiales de apareamiento.
Revisar el contexto de la aplicación →Definir zonas de agua de mar/splash/atmosféricas, parejas galvánicas, aislamiento, retención de precarga, acceso y mantenimiento.
Revisar el contexto de la aplicación →Responsabilidad del Estado en el diseño de la presión/temperatura, base de brida y junta, círculo de pernos, método de precarga y código de equipo aplicable.
Revisar el contexto de la aplicación →Controlar el dibujo aprobado, ruta de proceso, calificación, revisión, demanda anual, trazabilidad del lote y aprobación de cambios.

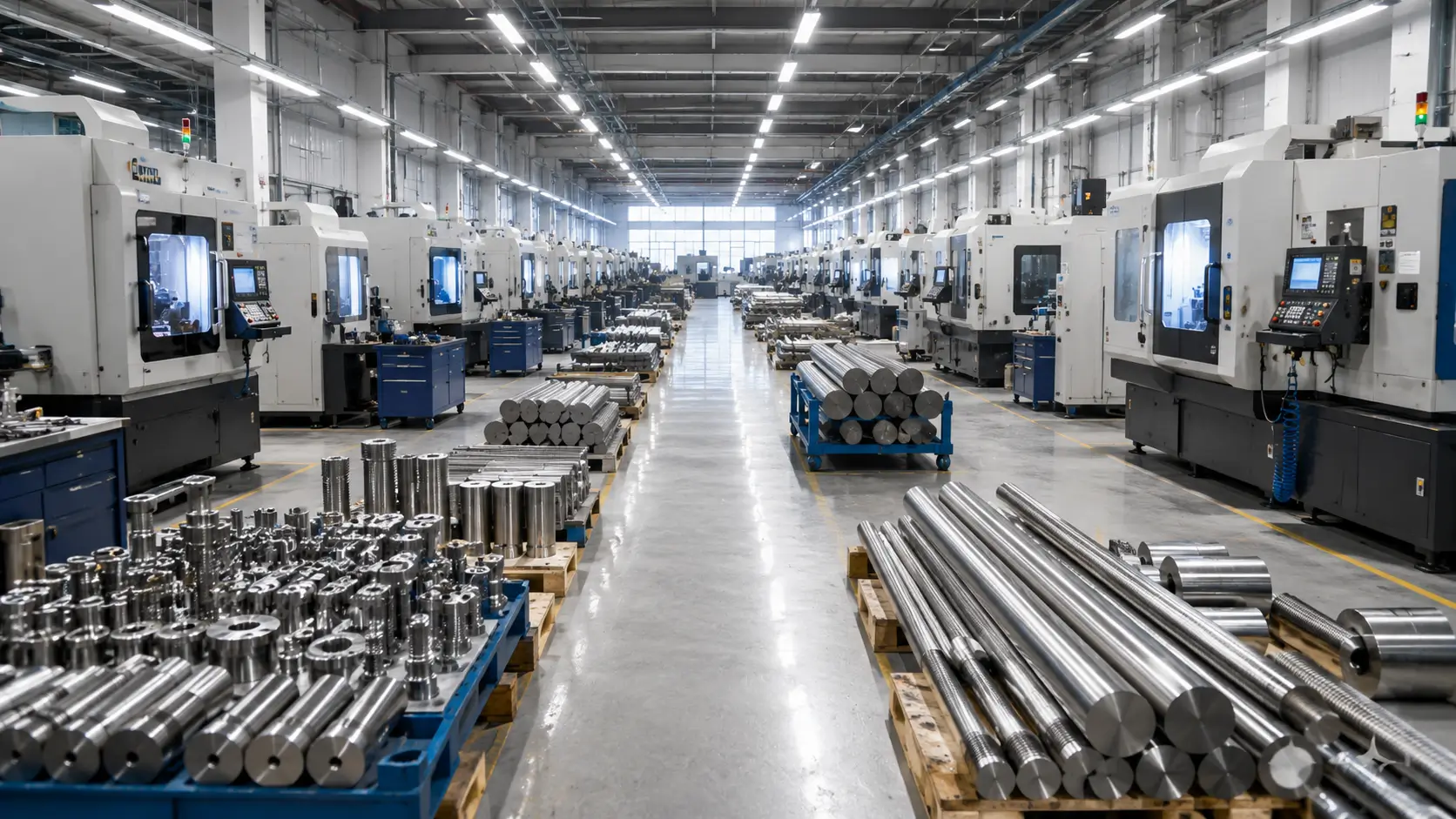

Revisar el contexto de la aplicación →Dentro de HELE Titanium

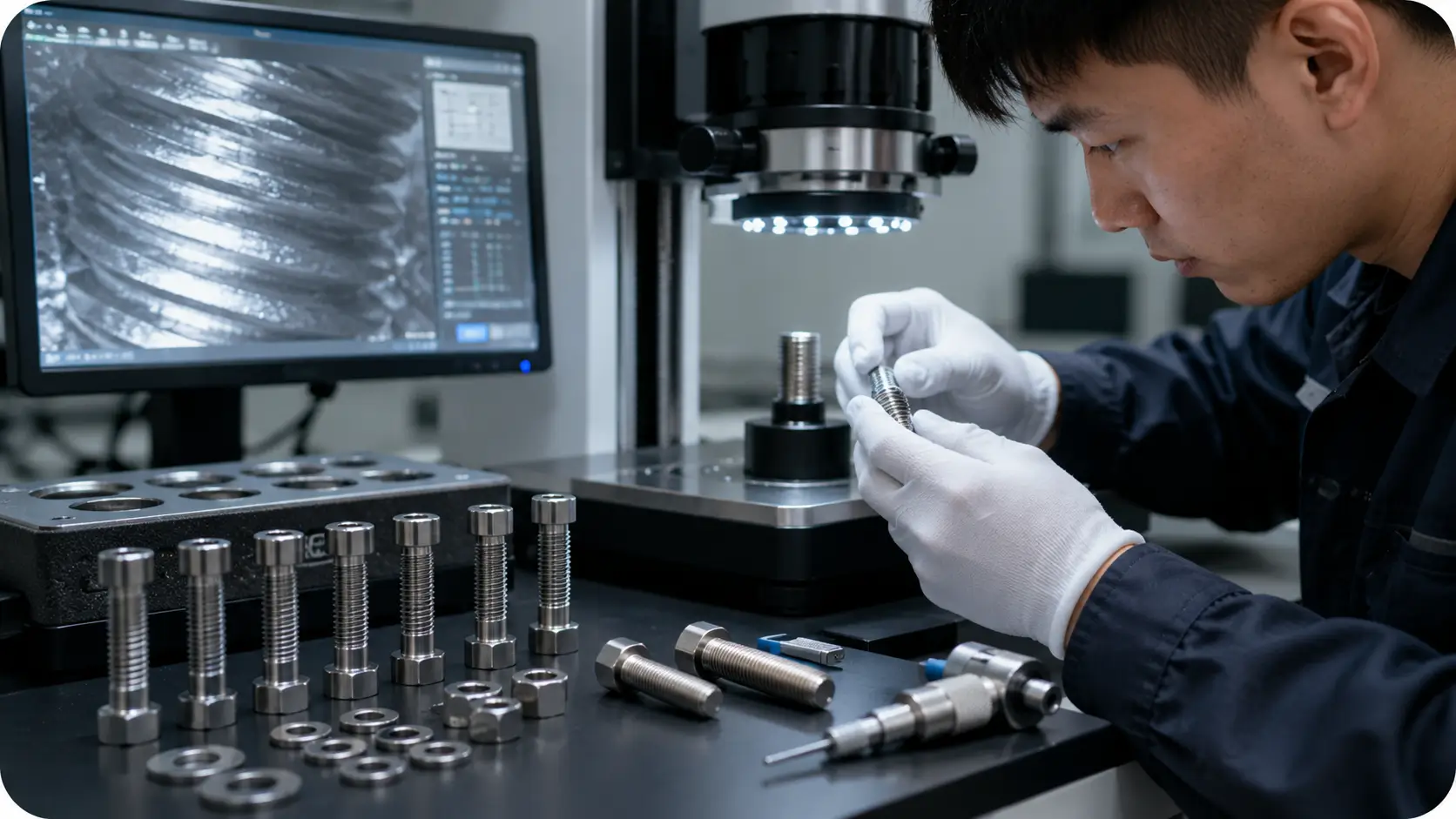

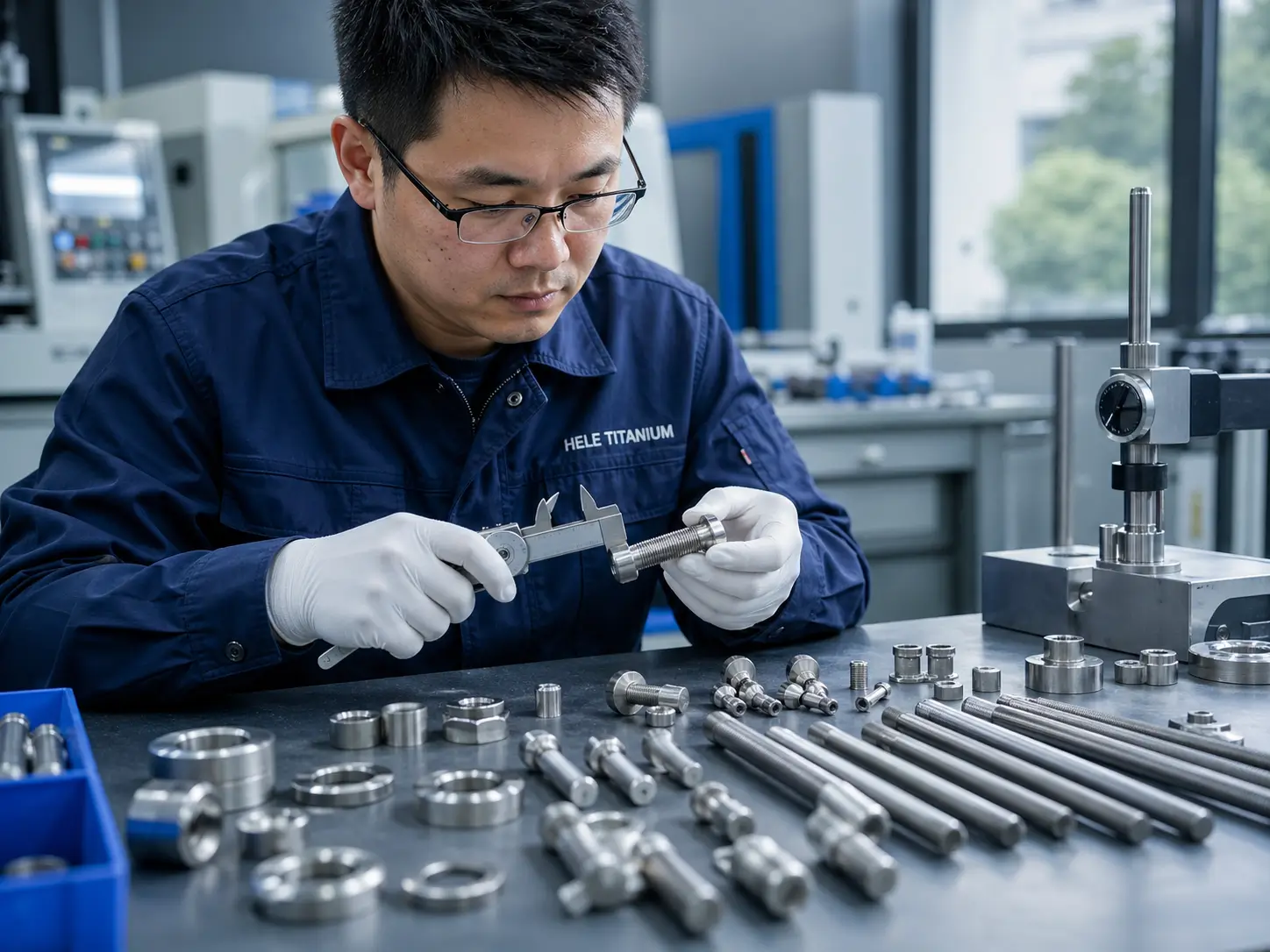

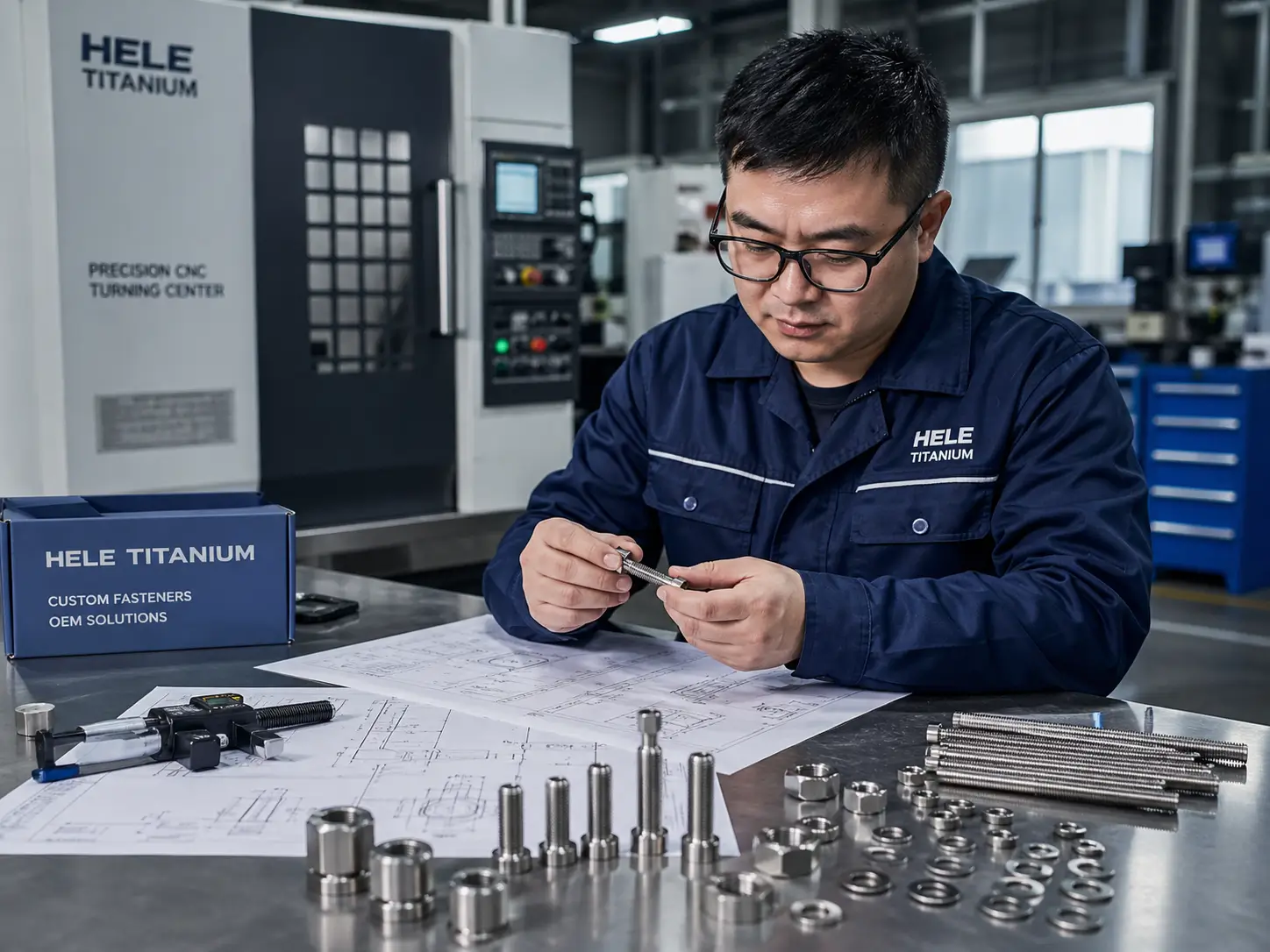

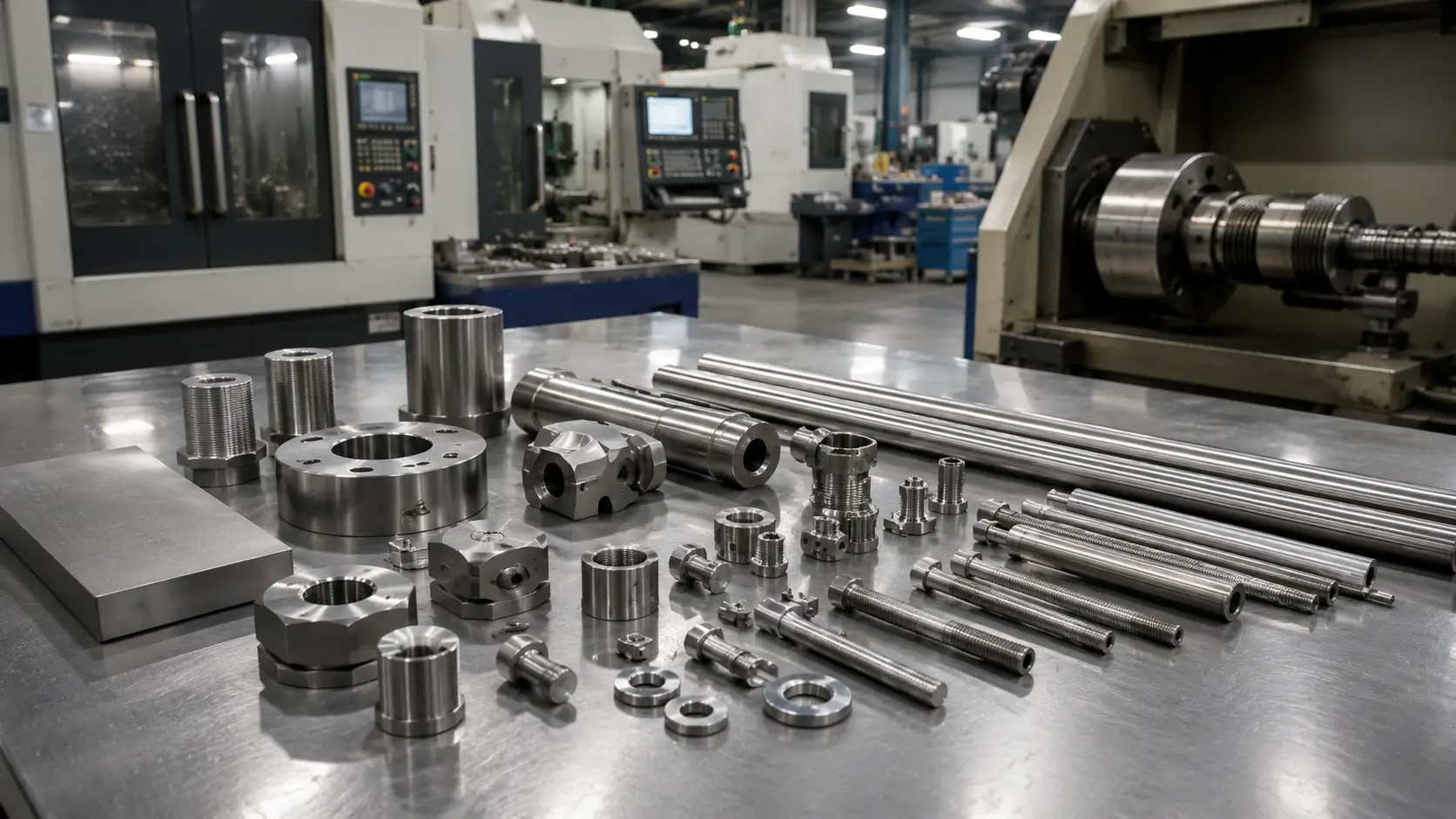

Revise los formularios de cierre representativos y las actividades de inspección. La ruta específica del pedido, el equipo, el muestreo y la aceptación se confirman por separado en la cotización y la base de producción aprobada.
Guarda de compras
Alinear tipo, grado, estándar terminado, geometría, hilo, ruta, piezas de apareamiento, superficie, requisitos mecánicos, muestreo, trazabilidad y alcance comercial antes de la liberación del pedido.
Preguntas más frecuentes
Proporcionar tipo de cierre, grado de titanio/UNS, especificación del producto acabado, diámetro y tono, longitud, sistema de rosca y clase, cabeza/motor o dibujo, cantidad, piezas de apareamiento, entorno de servicio, superficie/lubricación, requisitos mecánicos, plan de inspección y documentos.
No. ASTM B348/B348M cubre barras y palas de titanio y titanio-aleación dentro de su alcance. Un perno terminado, tornillo de tapa o perno requiere su propia especificación de producto acabado, dimensiones, hilos, requisitos mecánicos y aceptación del lote.
ISO 965 define un sistema de tolerancia para hilos métricos M de uso general ISO. ASME B1.1 se dirige a los formularios de roscas UN, UNR y UNJ Unified inch. Indique el sistema, serie/pitch, clase externa o interna, medida y revisión aplicable en lugar de combinar las designaciones.
No. Grado, condición, geometría terminada, procesamiento, requisitos mecánicos, diseño de articulaciones y entorno deben ser evaluados juntos. Grado 5 no es un sustituto automático para una clase de propiedad de acero o un cierre aeroespacial aprobado.
Cualquiera de las dos rutas puede ser apropiada en función de la calidad, el diámetro, la geometría, la cantidad, la condición del material y el rendimiento especificado. La cita debe identificar la ruta propuesta, cuando se produce en la secuencia del proceso, y la inspección o calificación requerida.
No. El torque depende de la precarga del objetivo, rigidez de las articulaciones, fricción del hilo y del rodamiento, lubricación/revestimiento, material de apareamiento, enganche, condición de la superficie, temperatura y método de montaje.
Los artículos desconocidos pueden permanecer abiertos a revisión. Marque las normas obligatorias, las propuestas permitidas y los requisitos de calificación antes de la cotización.
